Ⅰ.. Prinsip kerja menara semburan mendatar
Menara semburan mendatar ialah peralatan penulenan gas yang cekap, terutamanya digunakan untuk merawat bahan pencemar dalam gas buangan industri, seperti kabus asid, kabus alkali, gas organik, dan bahan zarahan.
1. Sentuhan silang aliran gas-cecair
- Pengenalan gas ekzos: Gas ekzos dimasukkan ke dalam badan menara mendatar melalui sistem kipas, biasanya masuk dari satu sisi atau tengah badan menara.
- Arah aliran udara: Gas ekzos mengalir secara mendatar dalam badan menara, berserenjang dengan arah pergerakan cecair semburan, membentuk sentuhan aliran silang.
- Kurangkan rintangan: Reka bentuk aliran udara mendatar ini berkesan mengurangkan rintangan aliran sistem dan mengurangkan penggunaan tenaga kipas.
2. Penyemburan dan Penyerapan
- Sistem pemercik: Muncung tekanan tinggi dipasang di menara untuk mengatom dan menyembur cecair yang diserap (air atau reagen kimia) untuk membentuk titisan halus.
- Fungsi lapisan pengisi: Gas buangan melalui lapisan pengisi (seperti cincin Bola dan cincin Lassi), dan menyentuh sepenuhnya filem cecair pada permukaan pengisi, meningkatkan kawasan sentuhan gas-cecair.
- Penyerapan Fizikal dan Kimia: Bahan pencemar diserap atau ditukar kepada bahan tidak berbahaya melalui penjerapan fizikal atau tindak balas kimia (seperti peneutralan asid-bes).
3. Defog dan pelepasan
- Peranti defogging: Gas yang telah disucikan melalui lapisan defogging (plat siklon atau pengisi cincin lascill) untuk mengeluarkan titisan cecair yang terperangkap dan mengelakkan pencemaran sekunder.
- Pelepasan bersih: Gas yang dirawat dilepaskan dari bahagian lain menara untuk memenuhi piawaian perlindungan alam sekitar.
4. Gelung dan pemprosesan
- Peredaran cecair: Cecair semburan dikumpulkan dari bahagian bawah menara dan digunakan semula selepas ditekan oleh pam air beredar untuk mengurangkan kos operasi.
- Rawatan cecair sisa: Tukar atau rawat cecair buangan dengan kerap untuk mengelakkan pengayaan bahan cemar dan menjejaskan kecekapan penulenan.

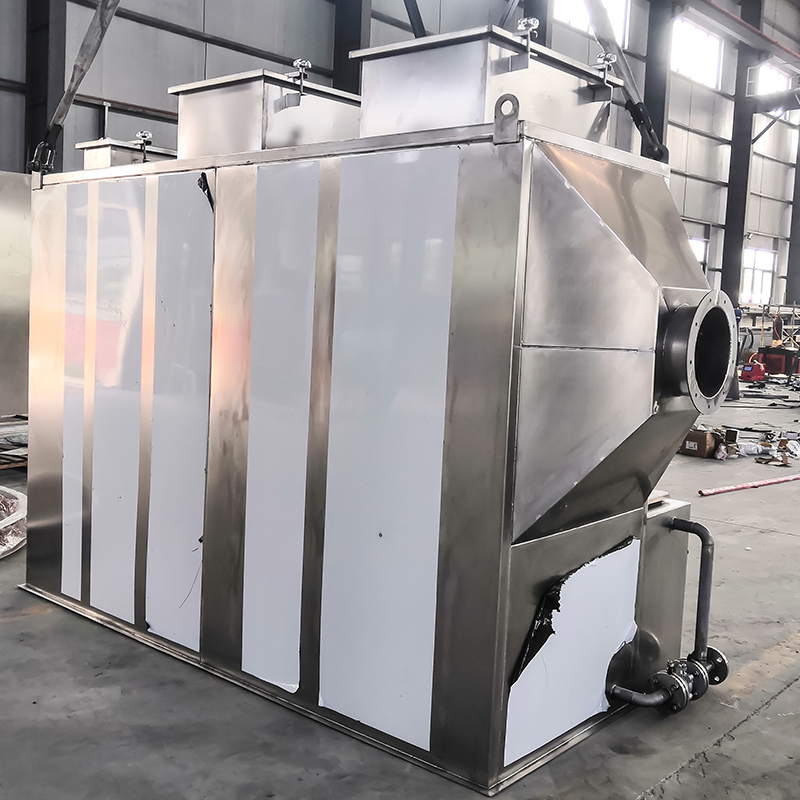

II. Analisis Reka Bentuk Struktur Menara Semburan Mendatar
Menara semburan mendatar menampilkan reka bentuk yang padat, menjadikannya sesuai untuk aplikasi industri dengan ruang terhad.
1. Struktur Menara
- Bentuk dan Bahan: Struktur silinder atau persegi mendatar, diperbuat daripada bahan tahan kakisan (seperti PP, FRP dan keluli tahan karat 304/316).
- Reka Bentuk Modular: Sambungan bebibir terbahagi memudahkan pengangkutan dan pemasangan, menyesuaikan diri dengan kadar aliran udara yang berbeza-beza.
2. Sistem Semburan
- Susunan muncung: Susunan mendatar, berbilang lapisan memastikan litupan cecair seragam dan meningkatkan kecekapan sentuhan gas-cecair.
- Pemilihan Cecair Sembur: Air atau reagen kimia, seperti larutan asid atau alkali, dipilih berdasarkan komposisi gas ekzos untuk meningkatkan penyerapan.
3. Lapisan Pembungkusan
- Jenis Pembungkusan: Pembungkusan kecekapan tinggi, seperti cincin Pall dan cincin Raschig, menyediakan kawasan permukaan yang besar dan rintangan rendah.
- Reka Bentuk Berlapis: Pelbagai lapisan pembungkusan mengoptimumkan pengedaran gas-cecair dan mengelakkan penyumbatan dan penyaluran.
4. Lapisan Demist
- Jenis Demister: Plat siklon atau cincin Raschig secara berkesan mengeluarkan titisan cecair yang terperangkap daripada gas.
- Anti-Droplet Entrainment: Memastikan gas ekzos bebas titisan untuk mengelakkan kakisan atau pencemaran peralatan hiliran.

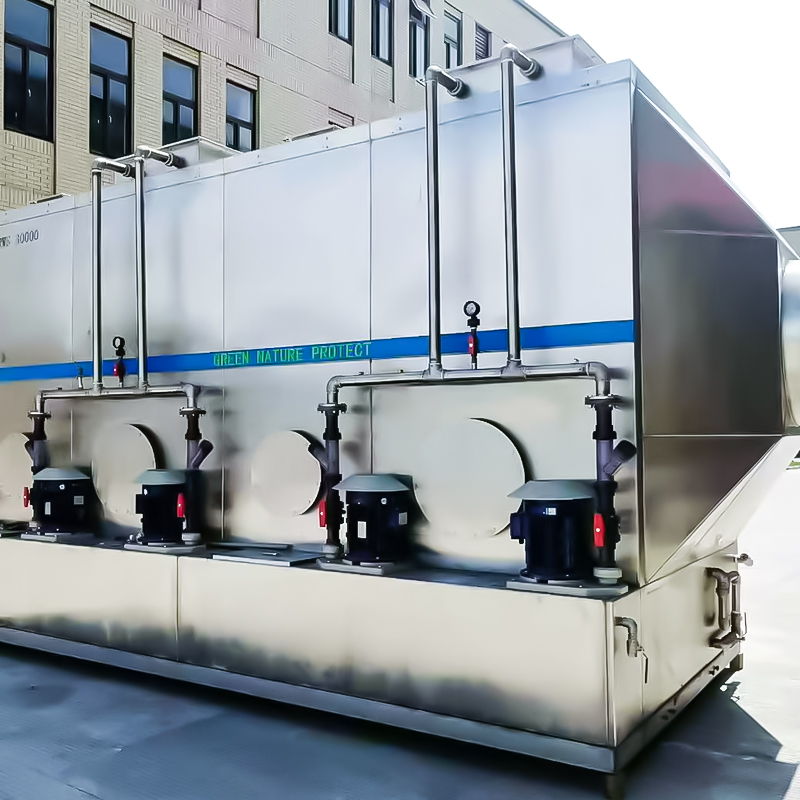

5. Circulation System
- Tangki Air Beredar: Terletak di bahagian bawah menara, ia mengumpul cecair semburan dan dilengkapi dengan kawalan tahap dan pemantauan pH.
- Pam Air Beredar: Diperbuat daripada bahan tahan kakisan (seperti plastik atau keluli tahan karat) untuk memastikan operasi stabil jangka panjang.
6. Struktur Bantu

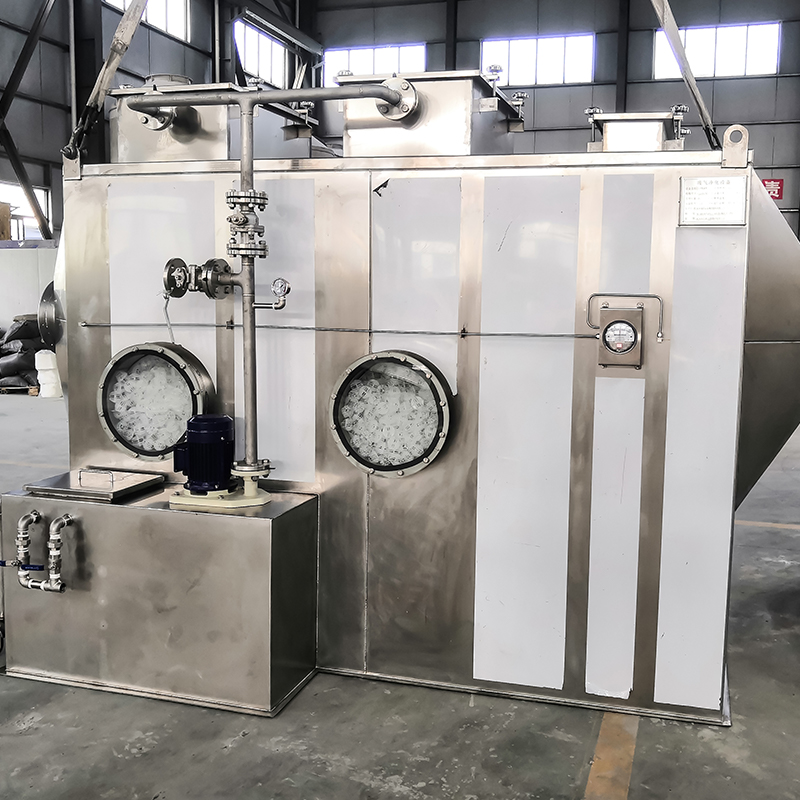

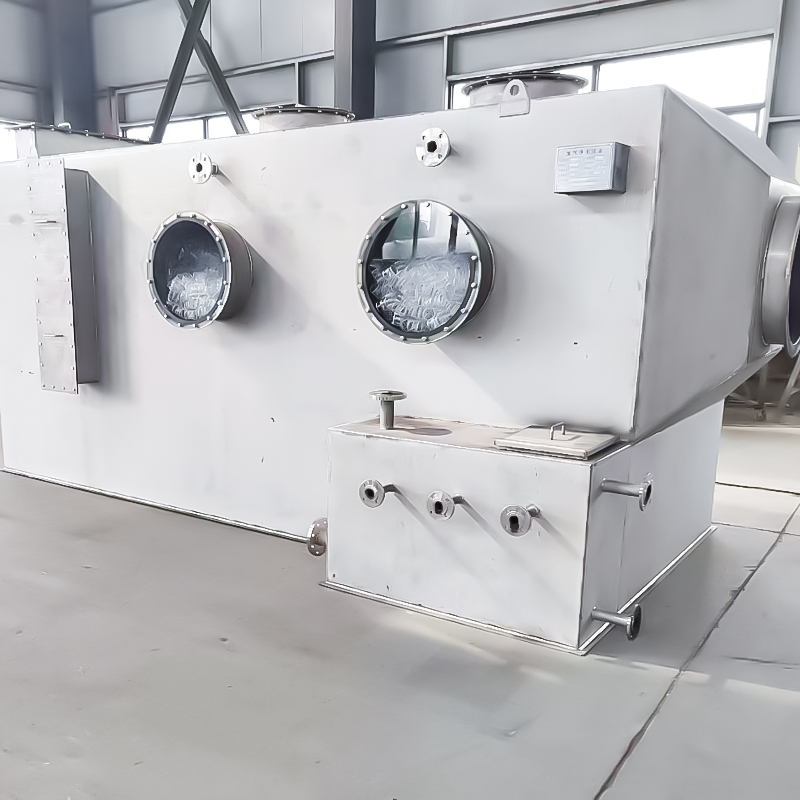

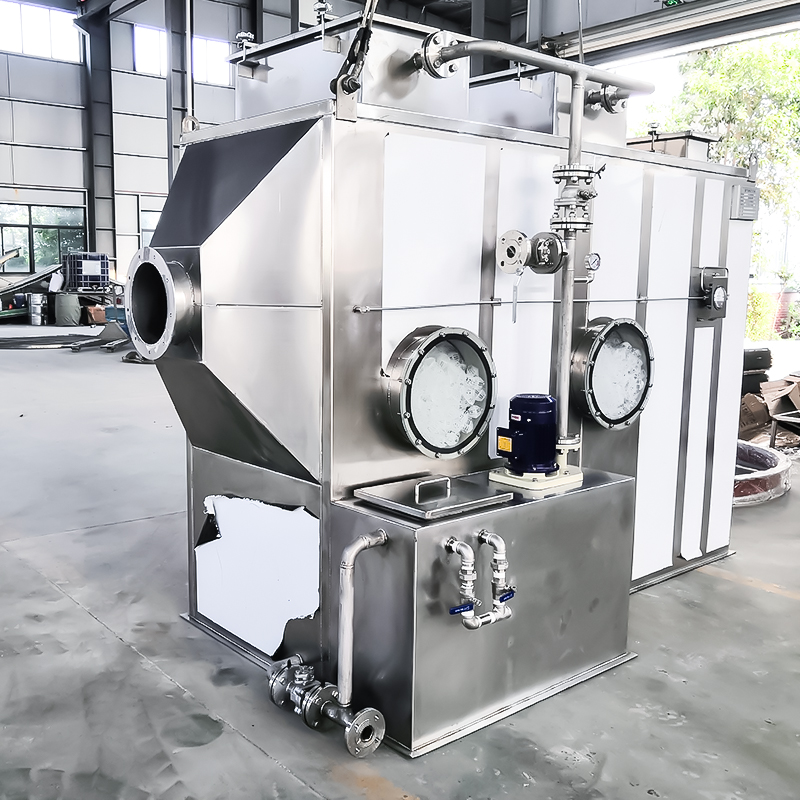

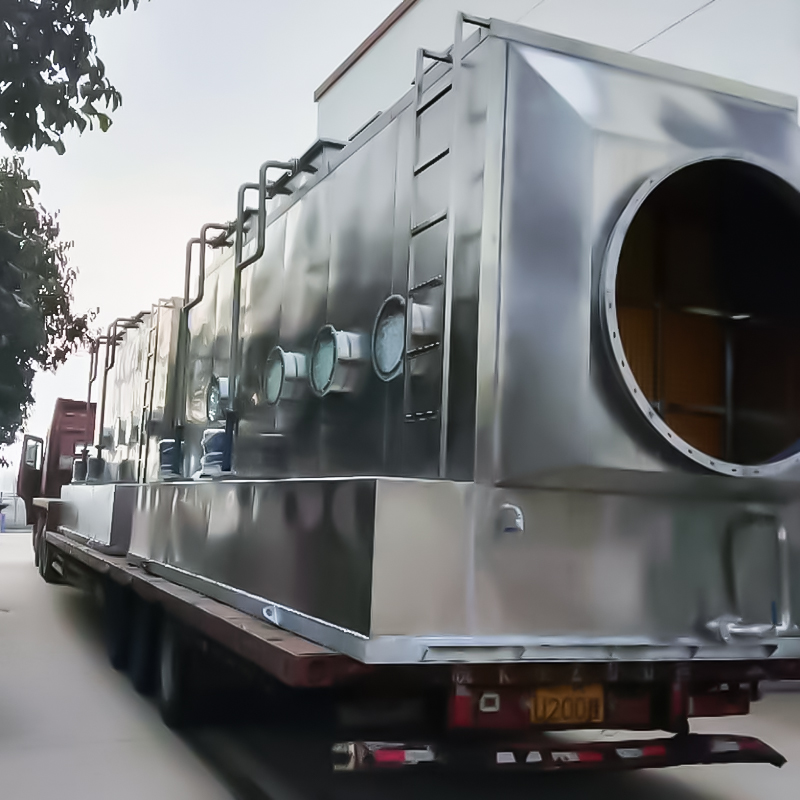

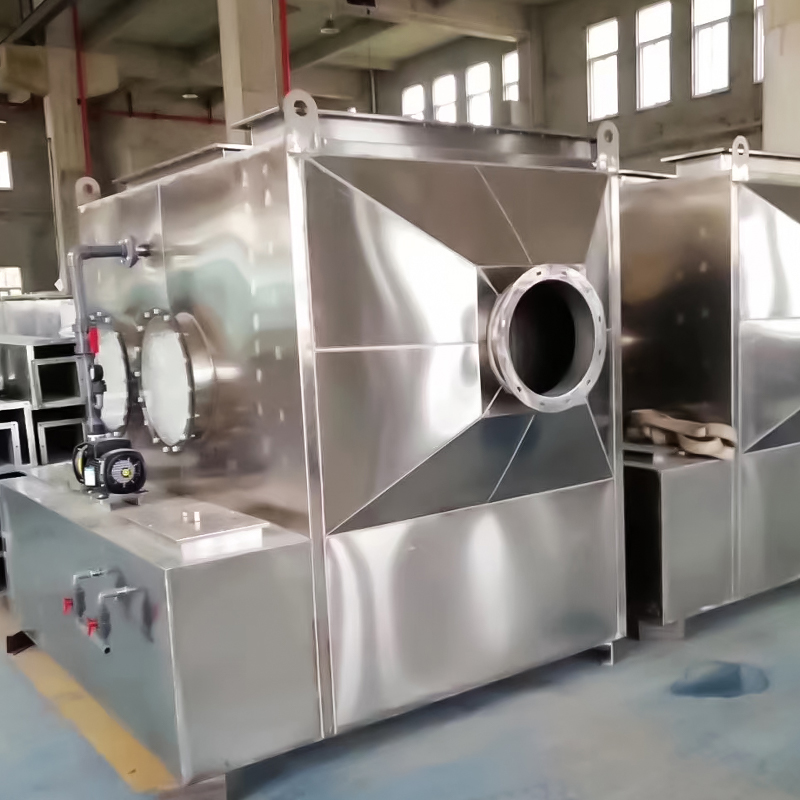

- Inspection Ports and Observation Windows: Transparent inspection windows and inspection ports are provided for easy maintenance and inspection.
- Sokongan dan Lekapan: Sokongan dan lekapan yang stabil memastikan operasi peralatan yang stabil.
III. Kelebihan menara semburan mendatar
- Pembersihan yang cekap: Kecekapan penulenan mencapai lebih daripada 90%, sesuai untuk pelbagai bahan pencemar.
- Penjimatan ruang: Reka bentuk mendatar, ketinggian diturunkan, sesuai untuk pemasangan dalaman.
- Kos operasi yang rendah: Kitar semula cecair semburan untuk mengurangkan penggunaan air dan penggunaan reagen kimia.
- Rintangan kakisan: Gunakan bahan tahan kakisan untuk menyesuaikan diri dengan persekitaran asid dan alkali dan mempunyai hayat perkhidmatan yang panjang.
- Penyelenggaraan yang mudah: struktur ringkas, penyelenggaraan yang mudah, dan pengurangan kos penyelenggaraan.
IV. Perkara Utama Reka Bentuk
- Analisis Parameter Gas Sisa: Tentukan dimensi menara dan jenis pembungkusan berdasarkan komposisi, kepekatan, suhu dan kadar aliran sisa gas.
- Kawalan Nisbah Gas-Cecair: Reka bentuk secara rasional kadar aliran cecair semburan untuk memastikan sentuhan dan penyerapan yang mencukupi.
- Pemilihan Bahan: Pilih bahan menara yang sesuai berdasarkan sifat menghakisnya, seperti PP dan keluli tahan karat.
- Langkah Keselamatan: Pasang peranti kalis letupan dan pemantauan gas untuk memastikan operasi yang selamat.
Berdasarkan analisis di atas, menara semburan mendatar, dengan kecekapan tinggi, kekompakan, dan rintangan kakisan, telah menjadi peralatan penting untuk rawatan gas sisa industri. Ia boleh digunakan secara meluas dalam pelbagai keadaan operasi dan membantu syarikat mencapai piawaian alam sekitar.
| Menara semburan mendatar boleh mengendalikan isipadu udara dari 5000 - 30000 m³, dan boleh disesuaikan mengikut keperluan sebenar. |
| Nombor Siri | Nama | Spesifikasi (Panjang * Lebar * Tinggi, unit: mm) | Unit | Kuantiti | Teguran |
| 1 | Menara semburan mendatar (mengendalikan isipadu udara: 5000 m³/j) | 2500 (termasuk saiz diameter berubah-ubah) * 1200 (tidak termasuk saiz tangki air) * 1800 | Tetapkan | 1 | 1. Bahan peralatan termasuk PP, keluli tahan karat 304, dan FRP, dengan ketebalan yang disesuaikan untuk memenuhi keperluan kilang tertentu.
2. Halaju menara kosong: 1.5 meter sesaat;
3. Sistem semburan satu lapisan dengan muncung lingkaran 4 × 4 inci;
4. Lapisan tunggal cincin Pall Ø50mm pembungkusan ≥600mm;
5. Satu lapisan penghapus kabus dawai PP ≥200mm;
6. Dua port pemeriksaan kaca terbaja telus Ø500mm;
7. Diameter masuk/alur keluar: 400mm;
8. Satu tangki dos kimia bersepadu di sisi;
9. Satu port longkang, port limpahan, sistem penambahan air kendalian apungan manual/automatik; |
| - | Pam edaran | 1.5kw | Tetapkan | 1 | Pam anti-karat PP tahan asid menegak - dan alkali, aliran: 169m³/j, lif: 15m, motor cekap tenaga dua peringkat |
| 2 | Menara semburan mendatar (mengendalikan isipadu udara: 10000 m³/j) | 3000 (termasuk saiz diameter berubah-ubah) * 1500 (tidak termasuk saiz tangki air) * 1800 | Tetapkan | 1 | 1) Bahan peralatan termasuk PP, keluli tahan karat 304, dan FRP, dengan ketebalan yang disesuaikan untuk memenuhi keperluan kilang tertentu;
2) Halaju menara kosong: 1.5 meter sesaat;
3) Satu lapisan semburan dengan enam muncung lingkaran 4 inci;
4) Satu lapisan cincin Pall Ø50mm pembungkusan ≥600mm;
5) Satu lapisan penghapus kabus dawai PP ≥200mm;
6) Dua port pemeriksaan kaca terbaja telus Ø500mm;
7) Diameter masuk/luar: ￠600mm;
8) Satu tangki dos kimia bersepadu di sisi.
9) Satu port longkang, port limpahan, sistem penambahan air kendalian apungan manual/automatik; |
| - | Pam edaran | 2.2kw | Tetapkan | 1 | Pam anti-karat PP tahan asid menegak - dan alkali, aliran: 24m³/j, angkat: 20m, motor cekap tenaga dua peringkat |
| 3 | Menara semburan mendatar (mengendalikan isipadu udara: 15000 m³/j) | 3600 (termasuk saiz diameter berubah-ubah) * 1500 (tidak termasuk saiz tangki air) * 1800 | Tetapkan | 1 | 1. Bahan peralatan termasuk PP, keluli tahan karat 304, dan FRP, dengan ketebalan yang disesuaikan untuk memenuhi keperluan kilang tertentu.
2. Halaju menara kosong: 1.5 meter sesaat;
3. Sistem semburan satu lapisan dengan muncung lingkaran 8 1/4 inci;
4. Lapisan tunggal cincin Pall Ø50mm pembungkusan ≥600mm;
5. Satu lapisan penghapus kabus dawai PP ≥200mm;
6. Dua port pemeriksaan kaca terbaja telus Ø500mm;
7. Diameter masuk/alur keluar: 700mm;
8. Satu tangki dos kimia bersepadu di sisi;
9. Satu port longkang, port limpahan, sistem penambahan air kendalian apungan manual/automatik; |
| - | Pam edaran | 3.75kw | Tetapkan | 1 | Pam anti-karat PP tahan asid menegak - dan alkali, aliran: 28m³/j, lif: 28m, motor cekap tenaga dua peringkat |
| 4 | Menara semburan mendatar (mengendalikan isipadu udara: 20000 m³/j) | 4200 (termasuk saiz diameter berubah-ubah) * 1500 (tidak termasuk saiz tangki air) * 1800 | Tetapkan | 1 | 1) Bahan peralatan termasuk PP, keluli tahan karat 304, dan FRP, dengan ketebalan yang disesuaikan untuk memenuhi keperluan kilang tertentu.
2) Halaju menara kosong: 1.5 meter sesaat;
3) Satu lapisan semburan dengan muncung lingkaran 8 1/4 inci;
4) Satu lapisan cincin Pall Ø50mm pembungkusan ≥600mm;
5) Satu lapisan penghapus kabus dawai PP ≥200mm;
6) Dua port pemeriksaan kaca terbaja telus Ø500mm;
7) Diameter masuk/alur keluar: 800mm;
8) Satu tangki dos kimia bersepadu di sisi.
9) Satu port longkang, port limpahan, sistem penambahan air kendalian apungan manual/automatik; |
| | | | | |
| | Pam edaran | 3.75kw | Tetapkan | 1 | Pam Tahan Kakisan PP Berkering Kering Menegak
Kadar Aliran: 28 m³/j
Kepala: 28 m
Motor Kecekapan Tenaga Tahap 2
Jenama: Riyiguobao |
| 5 | Menara semburan mendatar (mengendalikan isipadu udara: 25000 m³/j) | 4100 (termasuk saiz diameter berubah-ubah) * 2000 (tidak termasuk saiz tangki air) * 1900 | Tetapkan | 1 | 1. Bahan peralatan termasuk PP, keluli tahan karat 304, dan FRP, dengan ketebalan yang disesuaikan untuk memenuhi keperluan kilang tertentu.
2. Halaju menara kosong: 1.5 meter sesaat;
3. Sistem semburan satu lapisan dengan 10 muncung lingkaran 4 inci;
4. Lapisan tunggal cincin Pall Ø50mm pembungkusan ≥600mm;
5. Satu lapisan penghapus kabus dawai PP ≥200mm;
6. Dua port pemeriksaan kaca terbaja telus Ø500mm;
7. Diameter masuk/alur keluar: ￠900mm;
8. Satu tangki dos kimia bersepadu di sisi;
9. Satu port longkang, port limpahan, sistem penambahan air kendalian apungan manual/automatik; |
| - | Pam edaran | 5.5kw | Tetapkan | 1 | Asid menegak - dan tahan alkali PP anti-karat pam, aliran: 38m³/j, angkat: 32m, dua peringkat tenaga - motor cekap, jenama: Rizhao Guobao; |
| 6 | Menara semburan mendatar (mengendalikan isipadu udara: 30000 m³/j) | 4500 (termasuk saiz diameter berubah-ubah) * 2000 (tidak termasuk saiz tangki air) * 1900 | Tetapkan | 1 | 10. Bahan peralatan termasuk PP, keluli tahan karat 304, dan FRP, dengan ketebalan yang disesuaikan untuk memenuhi keperluan kilang tertentu.
11. Halaju menara kosong: 1.5 meter sesaat;
12. Sistem semburan satu lapisan dengan muncung lingkaran 13 inci 4 inci;
13. Lapisan tunggal cincin Pall Ø50mm pembungkusan ≥600mm;
14. Satu lapisan penghapus kabus dawai PP ≥200mm;
15. Dua port pemeriksaan kaca terbaja lutsinar Ø500mm;
16. Diameter masuk/alur keluar: ￠1000mm;
17. Satu tangki dos kimia bersepadu di sisi.
Satu port longkang, port limpahan, sistem penambahan air kendalian apungan manual/automatik; |
| - | Pam edaran | 7.5kw | Tetapkan | 1 | Asid menegak - dan tahan alkali PP anti-karat pam, aliran: 50m³/j, angkat: 38m, dua peringkat tenaga - motor cekap, jenama: Rizhao Guobao; |
| - | Spesifikasi lain
Penyesuaian bukan standard | - | - | - |
