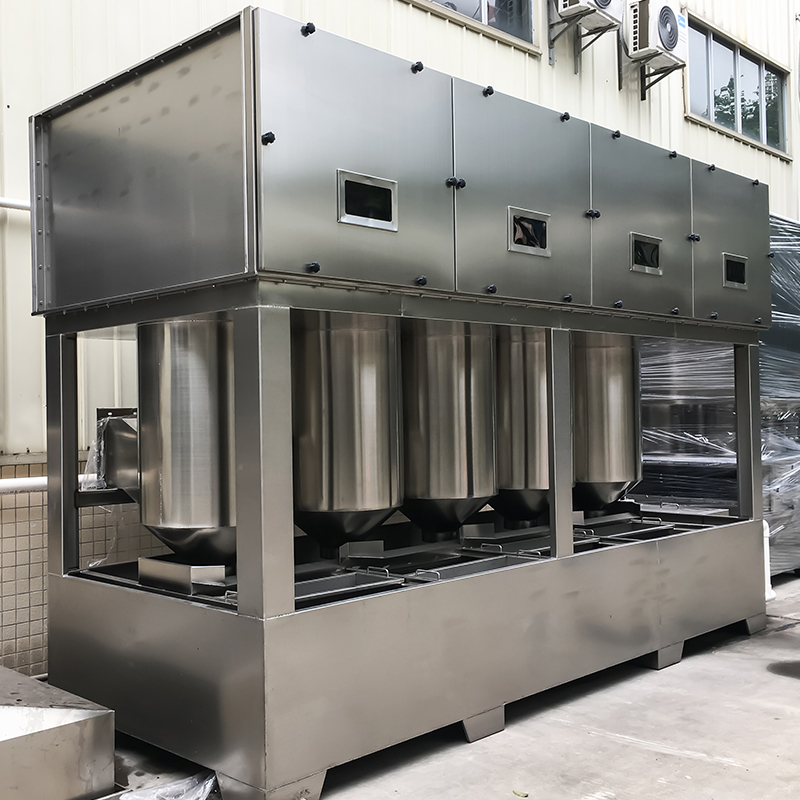

Menara semburan siklon hibrid

Menara Siklon Hibrid (juga dikenali sebagai "Menara Semburan Hibrid Siklon" atau "Menara Siklon Hibrid")

Ini ialah peranti penulenan basah yang menyepadukan pemisahan emparan siklonik berkelajuan tinggi dengan penyerapan semburan berbilang lapisan dalam satu menara. Ia menggabungkan lima mekanisme: inersia, sentrifugasi, perlanggaran, pengemulsi, dan penyerapan, melengkapkan keseluruhan proses "zarah menangkap bahan pencemar gas penyerapan dan dehidrasi" dalam peranti yang sama.

I. Prinsip Kerja (Pengintegrasian Empat Langkah)

1. Entrainment Cyclonic

Gas ekzos yang sarat habuk atau bahan pencemar, di bawah tekanan negatif kipas, memasuki "penjana siklon" (siklon baling pandu) di bahagian bawah menara secara tangen. Aliran udara dipercepatkan serta-merta kepada 15-25 m/s, mewujudkan medan aliran yang sangat berpusar.

2. Pengemulsi Gas-Cecair

Pam air beredar di bahagian bawah menara menghantar cecair penyerapan (air, larutan alkali atau oksidan) ke muncung lingkaran di bahagian atas menara, di mana ia disembur dalam arah berlawanan. Di bawah tindakan aliran siklonik berkelajuan tinggi, titisan cecair dicukur dan diatomkan menjadi titisan bersaiz mikron, yang kemudiannya dicampur dengan teliti dengan aliran udara berpusar untuk membentuk "sistem emulsi gas-cecair." • Zarah: Daya sentrifugal melemparkannya ke arah dinding menara, di mana ia berlanggar dengan filem cecair dan dibawa ke bawah.
• Bahan pencemar gas (HCl, NH₃, BTEX, dsb.): Larut, meneutralkan atau teroksida dalam zon pengemulsi.

3 Pemisahan Empar
Sistem pengemulsi memasuki silinder emparan "menumpu-mencapah", di mana jejari aliran berkurangan secara beransur-ansur dan daya emparan meningkat secara eksponen. Titisan berketumpatan tinggi dan zarah habuk dibuang ke arah dinding, mengalir ke bawah di sepanjang dinding ke dalam bah. Gas kering yang telah dimurnikan menumpu ke arah paksi pusat dan naik.

4 Pembungkusan Pencucian Halus Pemusnahan
Aliran udara yang meningkat kemudiannya melalui satu atau dua lapisan pembungkusan (gelang Pall atau bebola berongga) dan semburan sekunder untuk terus membuang sisa bahan cemar. Plat beralun atau penghancur jaringan dawai di bahagian atas memintas titisan terperangkap, dan gas bersih akhirnya dilepaskan oleh kipas untuk memenuhi piawaian.
Keseluruhan proses melibatkan kitaran cecair gelung tertutup, dan sedimen dialihkan secara kerap oleh alat pengikis atau penyingkiran enapcemar.

II. Ciri-ciri Struktur
• Reka bentuk bersepadu: Bahagian pengisi bahagian semburan pusingan bahagian pemusnah, menyepadukan empat fungsi, menduduki kurang daripada 60% jejak menara semburan konvensional dengan isipadu udara yang sama.
• Muncung tidak tersumbat: Menggunakan muncung lingkaran berdiameter besar dengan kartrij penapis dalaman, menjadikannya kurang terdedah kepada tersumbat oleh sisa cat dan gentian.
• Modul pusingan boleh tanggal: Diperbuat daripada SUS304/316L atau FRP, ia boleh ditanggalkan dan diganti sepenuhnya jika haus.
• Kawalan frekuensi boleh ubah PLC: Melaraskan kelajuan kipas secara automatik berdasarkan perbezaan tekanan, menjimatkan lebih 30% tenaga.

III. Aplikasi Gas/Habuk Berkenaan
Pertimbangan Reka Bentuk Pencemar Biasa Industri
Pengecatan Semburan Automotif/Perabot Kabus cat, VOC berasaskan benzena, habuk melekit Badan menara: SUS304, flokulan kabus cat ditambah pada air yang beredar
Pengisaran/Penggilap Perkakasan Debu logam (mengandungi minyak) Pra-siklon untuk mengeluarkan zarah besar, menara dilengkapi dengan pengikis
HCl Kimia/Farmaseutikal, NH₃, HF, diklorometana Penyerapan dua peringkat: larutan pasca-alkali/pengoksidaan pra-air
Pembakaran Sisa/Loji Rawatan Kumbahan Bau, NH₃, H₂S Badan menara: Perlindungan kakisan FRP, air beredar ditambah dengan natrium hipoklorit
Ekzos Dandang/Tanur: Asap, SO₂, NOₓ Menyejukkan hingga <80°C sebelum masuk menara

IV. Penunjuk Prestasi Teknikal (Nilai Biasa)
• Aliran udara: 5,000–80,000 m³/j (peluasan selari mungkin)
• Kecekapan Penyingkiran Habuk: ≥99% (zarah ≥1 μm)
• Kecekapan Penyingkiran Demist: ≥95%
• Penurunan Tekanan: 800-1200 Pa
• Suhu Operasi: ≤80°C (FRP); ≤150°C (SUS316L)

V. Kelebihan Berbanding Menara Semburan Konvensional
① Pra-pemisahan emparan mengurangkan beban pengisi sebanyak 70%, menjadikannya kurang terdedah kepada tersumbat.
② Aliran udara berputar meningkatkan pemindahan jisim, meningkatkan kecekapan penulenan lebih 15% untuk peralatan dengan volum yang sama.
③ Tiada bahagian bergerak, memudahkan penyelenggaraan, dengan kos penyelenggaraan tahunan kurang daripada 2% daripada pelaburan peralatan.

Menara siklon hibrid menggunakan mekanisme gabungan "penyemburan berbilang peringkat siklon berkelajuan tinggi" untuk menangkap zarah dan menyerap bahan pencemar gas secara serentak walaupun dalam keadaan operasi yang kompleks seperti habuk yang sangat likat, kabus berminyak, tersumbat dan isipadu udara yang tinggi. Ia merupakan pilihan yang sangat berkesan untuk prarawatan gas buangan atau penulenan mendalam dalam industri seperti penyemburan, kejuruteraan kimia dan metalurgi.
