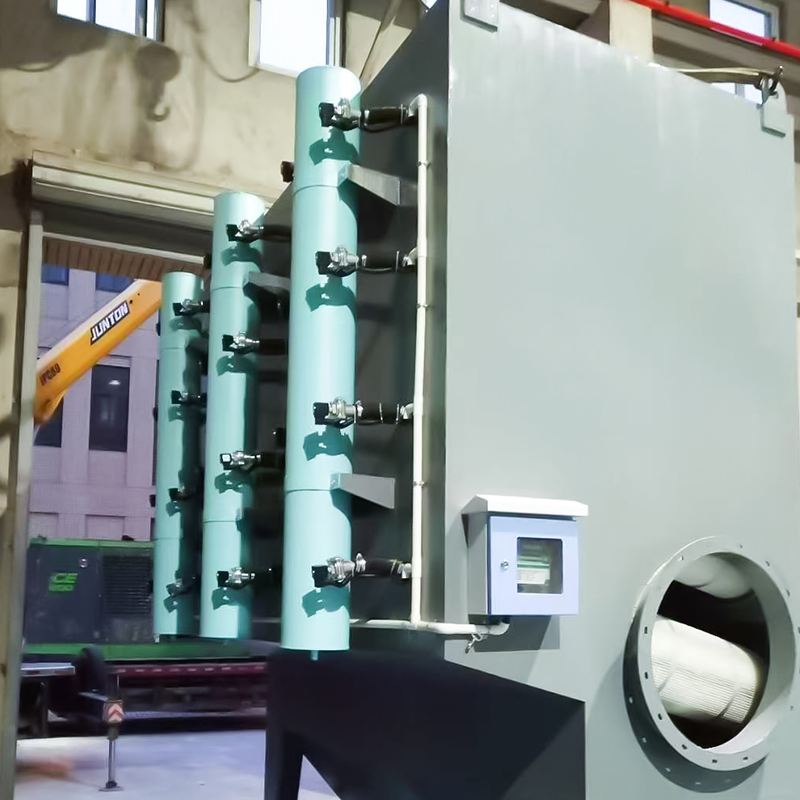

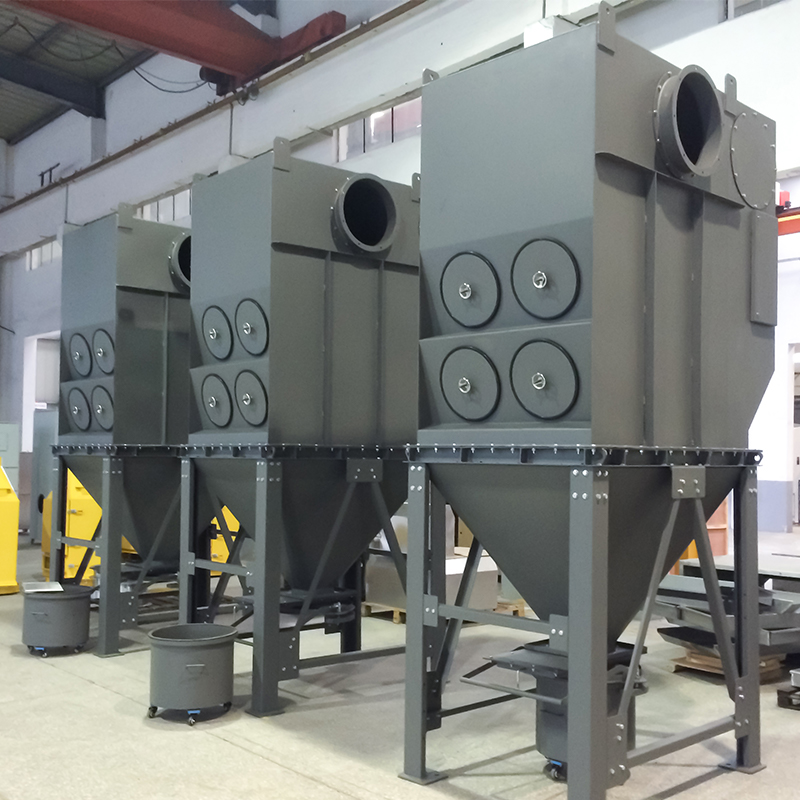

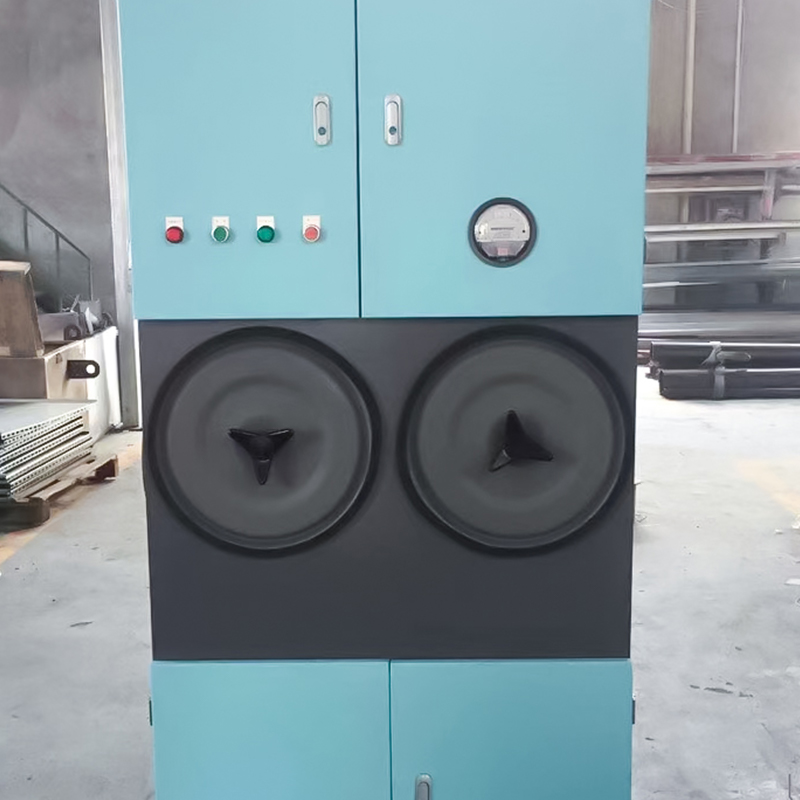

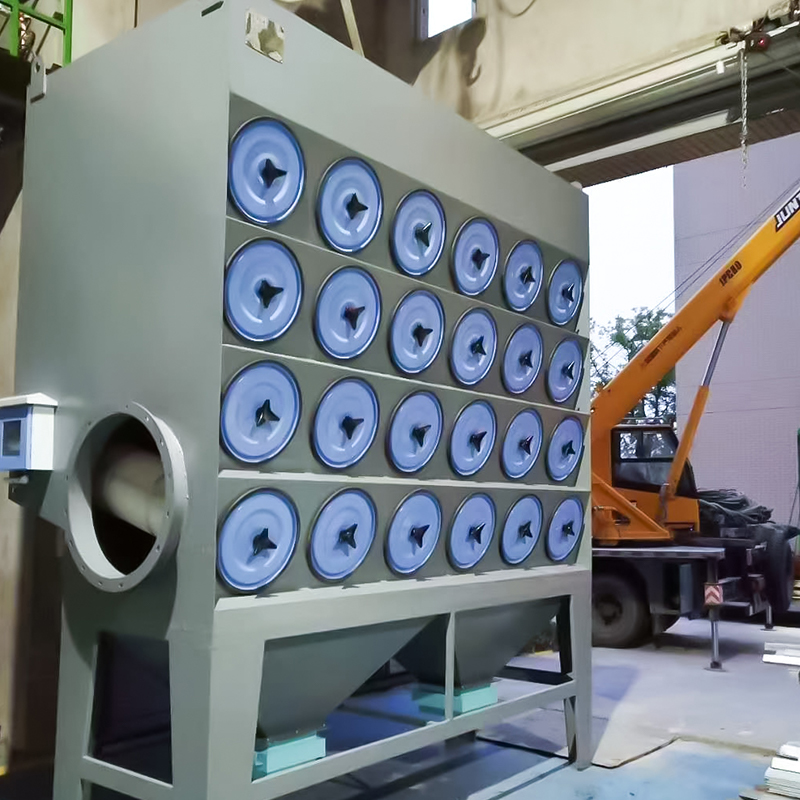

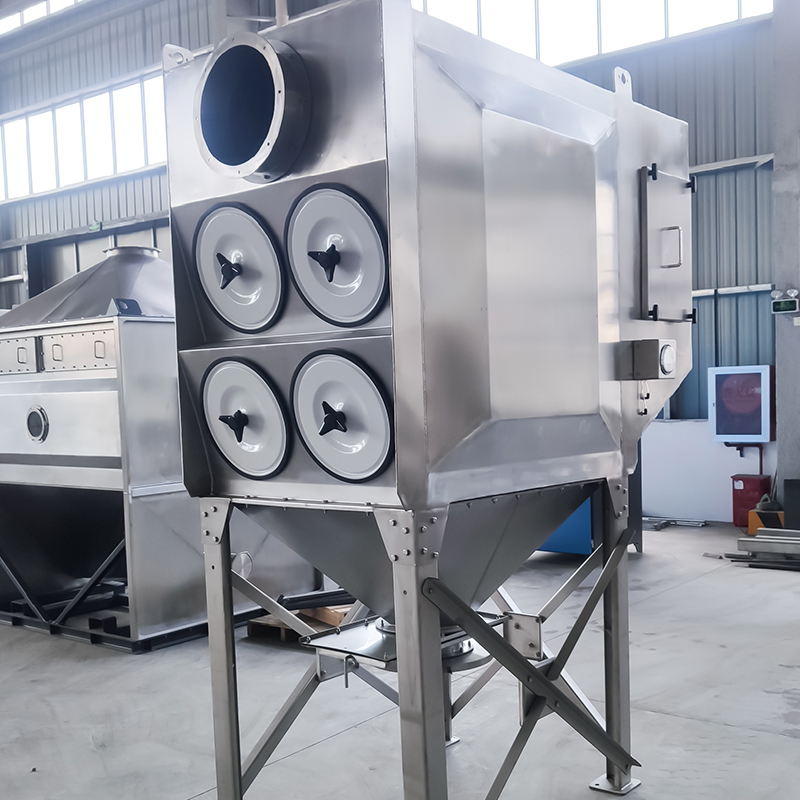

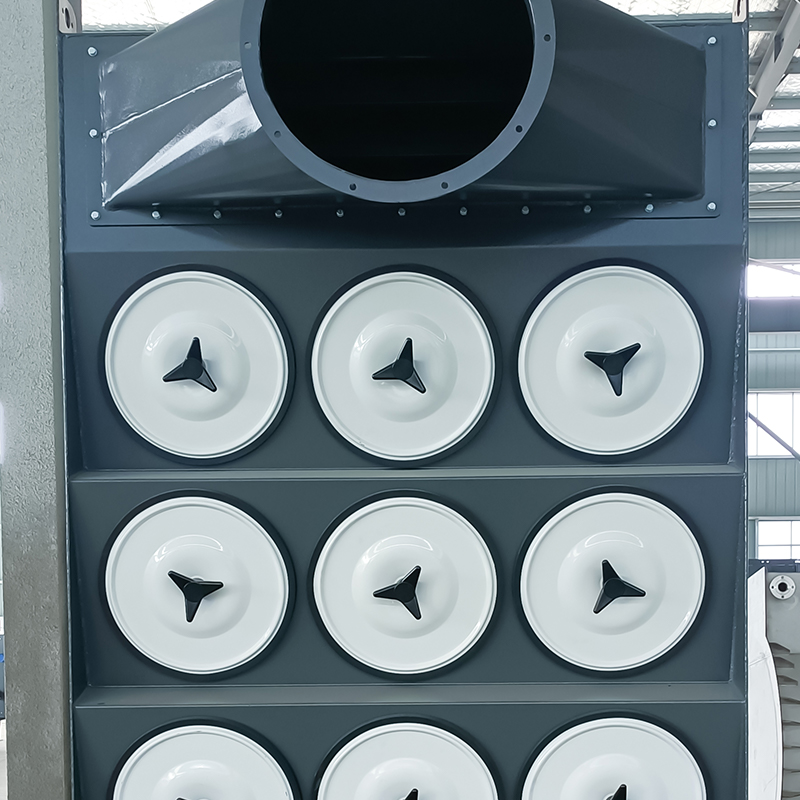

Pengumpul habuk katrij

Spesifikasi Pengumpul Habuk Kartrij Bersendiri

Formula Pengiraan untuk Teknologi Utama Pengumpul Habuk Kartrij

1. Halaju Penapisan (v)

Halaju penapisan ialah isipadu gas yang melalui kawasan penapisan berkesan kartrij penapis per unit masa dan merupakan parameter reka bentuk teras:
v = \frac{Q}{60 \times A}

- v: Halaju penapisan (m/min), biasanya dipilih berdasarkan sifat habuk (cth., 1.0-2.0 m/min untuk habuk kering, tidak melekit, 0.5-1.0 m/min untuk habuk melekit);
- S: Memproses isipadu udara (m³/j);
- A: Jumlah kawasan penapisan berkesan (m²).

2. Jumlah Kawasan Penapisan Berkesan (A)

A = n \kali A_1

- n: Bilangan kartrij penapis;
- A_1: Kawasan penapisan berkesan bagi satu kartrij penapis (m²), dikira daripada dimensi kartrij: A_1 = \pi \kali D \kali L (D ialah diameter kartrij, m; L ialah panjang kartrij, m).

3. Bilangan Kartrij Penapis (n)

Diperolehi daripada isipadu udara dan halaju penapisan:
n = \frac{Q}{60 \times v \times A_1}

4. Rintangan Peralatan (ΔP)

Jumlah rintangan pengumpul habuk kartrij terdiri daripada rintangan media penapis itu sendiri dan rintangan lapisan habuk. Formula empirik (anggaran) ialah:
\Delta P = \Delta P_0 \Delta P_d

- \Delta P_0: Rintangan kartrij penapis bersih (Pa), biasanya 100-200 Pa;
- \Delta P_d: Rintangan lapisan habuk (Pa), yang berkaitan dengan ketebalan lapisan habuk dan halaju penapisan. Semasa operasi, jumlah rintangan biasanya dikawal antara 1000-1500 Pa.

5. Parameter Suntikan Nadi (untuk model pembersihan nadi)

- Tekanan Suntikan: Biasanya 0.4-0.6 MPa (udara termampat);
- Masa Suntikan: 0.1-0.2 saat setiap kartrij penapis;
- Kitaran Suntikan: Bergantung pada tetapan rintangan, biasanya 30-120 saat (boleh dilaraskan secara automatik melalui pengawal tekanan pembezaan).

Formula di atas hendaklah dilaraskan berdasarkan keadaan operasi sebenar (seperti kepekatan habuk, saiz zarah dan suhu) untuk memastikan operasi peralatan yang cekap dan stabil.
